Beckhoff ADS
Das Kommunikationsprotokoll von TwinCAT ermittelt automatisch alle SPS-Symbolinformationen und stellt diese in AnyViz zur Verfügung.
Verbindungsparameter
| AMS NetId | Die Zieladresse besteht aus 6 Byte und wird in einer Punktnotation dargestellt (siehe TwinCAT System Manager) |
| Hostname | Hostname oder IP-Adresse |
| Port | TCP-Port (Standard: 851 für TwinCATv3 und 801 für TwinCATv2) |
| Filter | Wenn angegeben: Es werden nur die Variablen bereitgestellt, deren Kommentar den angegebenen Text enthalten |
| Local AMS NetId | Definieren Sie die Quell-AMS NetId, wenn diese nicht automatisch ermittelt werden soll |
| Read Only | Aktivieren Sie die Checkbox, wenn Sie ein Schreiben aus AnyViz unterbinden möchten |
TwinCAT Routing
Um die Kommunikation zwischen dem Cloud-Adapter und der SPS zu ermöglichen, muss eine Route erstellt werden. Routen können auf verschiedene Arten konfiguriert werden:
- TwinCAT Engineering: Navigieren Sie zu SYSTEM/Routes und fügen Sie eine statische Route hinzu.
-
TwinCAT Systray: Öffnen Sie das Kontextmenü durch einen Rechtsklick auf das TwinCAT-Systray-Symbol. (nicht verfügbar auf Windows CE Geräten)
- TwinCAT 2: Gehen Sie zu Properties/AMS Router/Remote Computers
- TwinCAT 3: Gehen Sie zu Router/Edit routes
- TcAmsRemoteMgr: Windows CE Geräte können lokal konfiguriert werden. Speicherort des Tools:
/Hard Disk/System/TcAmsRemoteMgr.exe - IPC-Diagnose: Beckhoff IPCs bieten ein Web-Interface zur Konfiguration

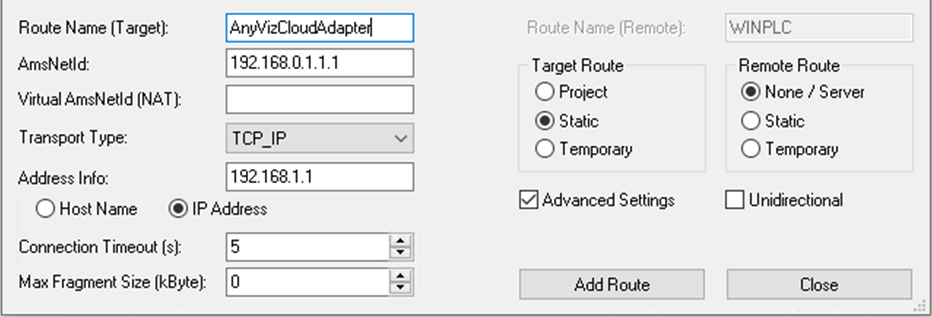

Beispielkonfiguration einer Route
Angenommen, der Cloud-Adapter hat die IP-Adresse 192.168.0.1, so muss eine statische Route mit der Ams NetId 192.168.0.1.1.1 erstellt werden.
