Datenpunkte

Ein Datenpunkt ist ein variabler Wert, der zur Anzeige, Überwachung oder Bedienung genutzt wird. Dies kann eine Variable einer Steuerung, ein Wert eines Zählers oder auch ein berechneter Datenpunkt sein. Jeder Datenpunkt steht sekundenaktuell zur Verfügung.

Datentypen

AnyViz ermöglicht die Verarbeitung folgender Datentypen:

Nummerisch: Ganzzahlen oder Gleitkommazahlen (auch Zählerwerte)
Logisch: true und false Werte zur Zustandsanzeige bzw. Erfassung von Laufzeiten
String: Darstellung oder Eingabe von Texten
DateTime: Datumswerte, Zeitwerte oder kombinierte Datum/Uhrzeit-Werte

Datenpunkt erstellen

Sobald ein Cloud Adapter erfolgreich verbunden ist, wird die Liste der verfügbaren Symbole ausgetauscht und strukturiert unterhalb im Objektbaum angezeigt.

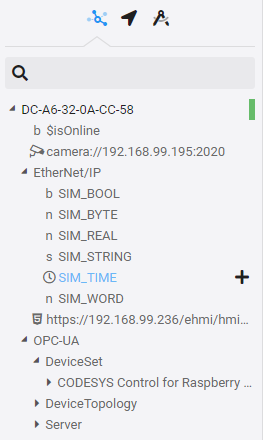

Abbildung des Cloud Adapter Objektbaum mit Darstellung unterschiedlicher Symbole

Bei der erstmaligen Verwendung eines Symbols oder beim Klicken auf das Symbol erscheint der Datenpunkteditor.

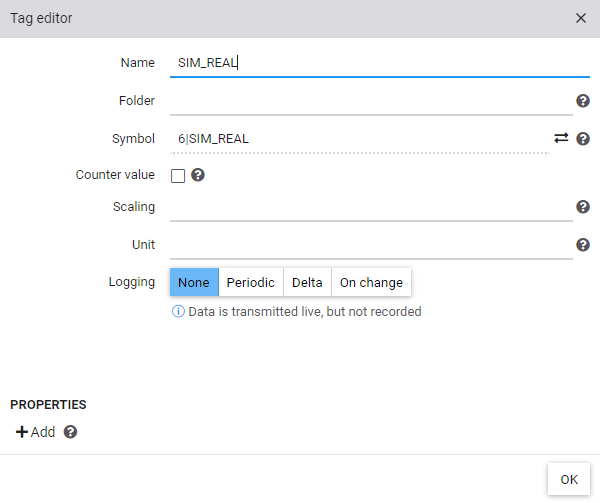

Erstellen eines Datenpunktes für das Symbol SIM_REAL im Datenpunkteditor

Je nach Datentyp und Cloud Adapter können unterschiedliche Eigenschaften definiert werden

Name	Anzeigename, welcher zu Beschriftungszwecken verwendet wird Der Name muss nicht eindeutig sein und kann jederzeit geändert werden
Ordner	Name des Ordners (siehe Strukturen / Ordner) Betätigen Sie die Sie die Eingabetaste zur Eingabe verschachtelter Ordner
Symbol	Eindeutige ID des Symbols. Zum Ändern siehe Symbol austauschen
Zählerwert	Ermöglicht das Erfassen eines Zählers zur automatischen Ermittlung von Verbrauch/Erzeugung sowie Leistung/Durchsatz. Siehe Zähler-Konzept
Skalierung	Ermöglicht eine Umrechnung durch Angabe eines Faktors, sowie die Begrenzung möglicher Werte durch Angabe von Min und Max. Klicken Sie auf den Pfeil, um eine lineare Konvertierung zu ermöglichen (z.B. Umrechnung von 4-20mA Signal).
Einheit	Einheit zur Darstellung des Wertes Bei Zählerwerten wird neben der Einheit für die Arbeit eine abweichende Einheit für die Leistung angegeben (z.B. kWh;kW oder m³;m³/h)
Aufzeichnung	Konfiguration der optionalen Datenaufzeichnung
Eigenschaften	Jeder Datenpunkt ermöglicht das Hinterlegen optionaler Eigenschaften, welche im Tooltip angezeigt werden. Diese können auch zur Filterung genutzt oder über ein Infofeld dargestellt werden.

Datenaufzeichnung

Datenpunkte können optional zur Datenaufzeichnung konfiguriert werden. Es stehen folgende Möglichkeiten zur Verfügung:

Periodisch: Aufzeichnung in einem Intervall zwischen 10 Sekunden und 1 Stunde.
Bleibt der Wert über mehrere Aufzeichnungsperioden unverändert, wird nur die erste und letzte Periode persistiert
Delta: Der Wert wird persistiert, sobald er sich um ein anzugebenes Delta ändert. Diese Option ermöglicht es Werteveränderungen genau nachzuvollziehen, ohne eine größere Aufzeichnungsmenge zu beanspruchen.
Änderung: Jede Werteänderung wird persistiert. Diese Option ist für Sollwerte oder Zustände geeignet, kann jedoch bei falscher Verwendung zu großen Aufzeichnungsmengen führen.

Datenpunkt Quelle

Nachdem ein beschreibbarer Datenpunkt angelegt wurde, kann ein anderer Datenpunkt als Quelle definiert werden. Ziehen Sie hierzu einen kompatiblen Datenpunkt aus dem Objektbaum in das Feld Quelle. Anschließend wird jede Werteänderung der Quelle auf den Zieldatenpunkt geschrieben. So können Steuerungen standortübergreifend vernetzt werden.
